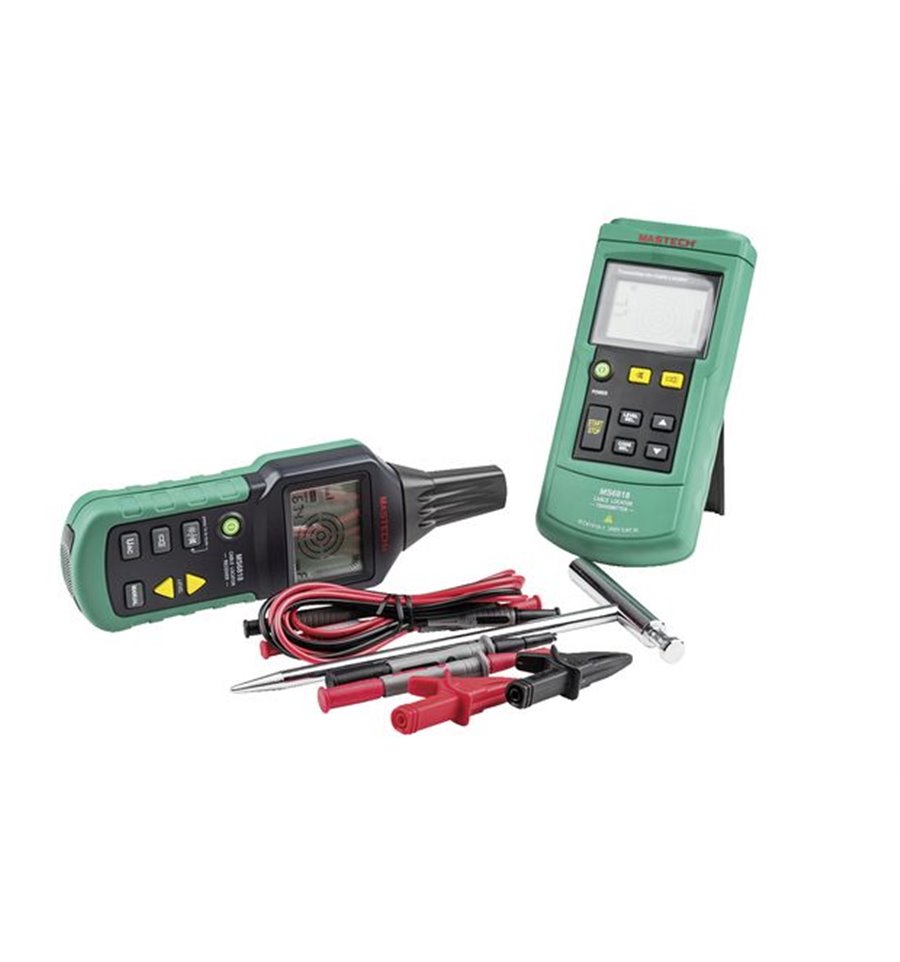

Kabelbrottsdetektor Proffs för begränsningskabel MS6818
571865
Nyhet
I eget lager
Kabelbrottsdetektor för begränsningskabel till robotgräsklippare. Med hjälp av en kabelbrottsdetektor blir arbetet betydligt enklare att hitta eventuella kabelbrott på din begränsningskabel. Eftersom detektorn har en LCD-skärm blir användandet enklare och smidigare.
Denna produkt är för den som vill ha en pålitlig och rejäl kabelbrottsdetektor eller helt enkelt för robotgräsklipparinstallatören.
Instruktion
Sändarenhet
1. Koppla bort begränsningskabel och eventuella guidekablar från laddstationen.
2. Stick ner jordspettet i marken och anslut den svarta kabeln till detta och till uttaget för jord på sändarenheten.
3. Anslut den röda kabeln till begränsningskabeln, eller guidekabeln. Viktigt att klämman sitter på ledarna och inte på isoleringen. Anslut sedan den röda kabeln till sändarenheten.
4. Starta mottagarenheten genom att trycka på den gröna ON knappen.
5. Tryck på "LEVEL SEL. Tryck på uppåtpil eller neråt pil så det visas staplar i displayen. Bekräfta genom att trycka på "LEVEL SEL".
6. Tryck på START-knappen
Mottagarenhet
1. Starta sändarenheten genom att trycka på den grön startknapp.
2. Tryck på MANUAL-knappen.
3. Tryck på uppåt eller nedåt pil så det visas fyra runda ringar i displayen. Här ställer du in apparatens känslighet.
4. Håll handheten så nära kabeln som möjligt. Börja att följa kabeln från laddstationen på den sida som du där du satt den röda anslutningskabeln. Så länge du hör en ton ifrån din mottagare är kabeln hel. Tystnar signalen så är det en skada elleer ett kabelbrott.
|
Specifikationer för sändare: |
|
|
Output Signal |
125kHz |
|
External Voltage |
DC12~400V AC12~400V(50~60Hz) ±2.5% |
|
Fuse |
F0.5A 1000V |
|
MIN Current |
about 31mA |
|
MAX Current |
about 115mA |
|
In Work |
0~40℃, with MAX relative humidity of 80% |
|
In Storage |
-20~60℃, with MAX relative humidity of 80% |
|
Altitude |
<2000m> |
|
Specifikationer för mottagare: |
|
|
Depth of Tracking |
The Depth of Tracking Depends on the Material and Specific Applications |
|
Cable |
Single pole application: about 0~2m |
|
Locating |
Dual pole application: about 0~0.5m |
|
Mode |
Single loop line: Up to 2.5m |
|
MIN Current |
about 32mA |
|
MAX Current |
about 89mA |
|
In Work |
0~40℃, with MAX relative humidity of 80% |
|
In Storage |
-20~60℃, with MAX relative humidity of 80% |
|
Altitude |
<2000m> |
| PID | 571865 |
